Robocop 3 LCD game

Robocop 3 used a Sharp SM-510 MCU (die ID MC6)

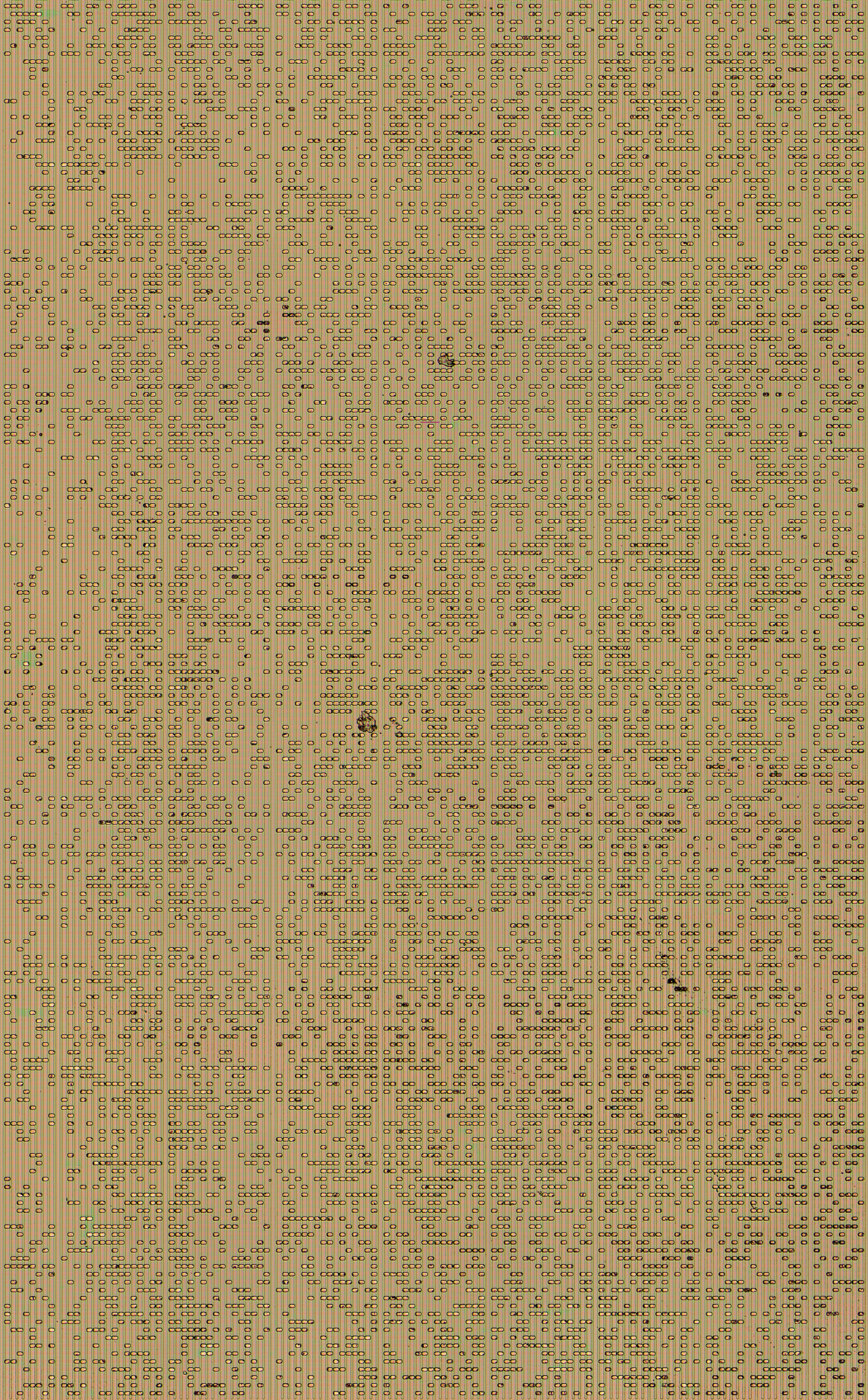

ROM array

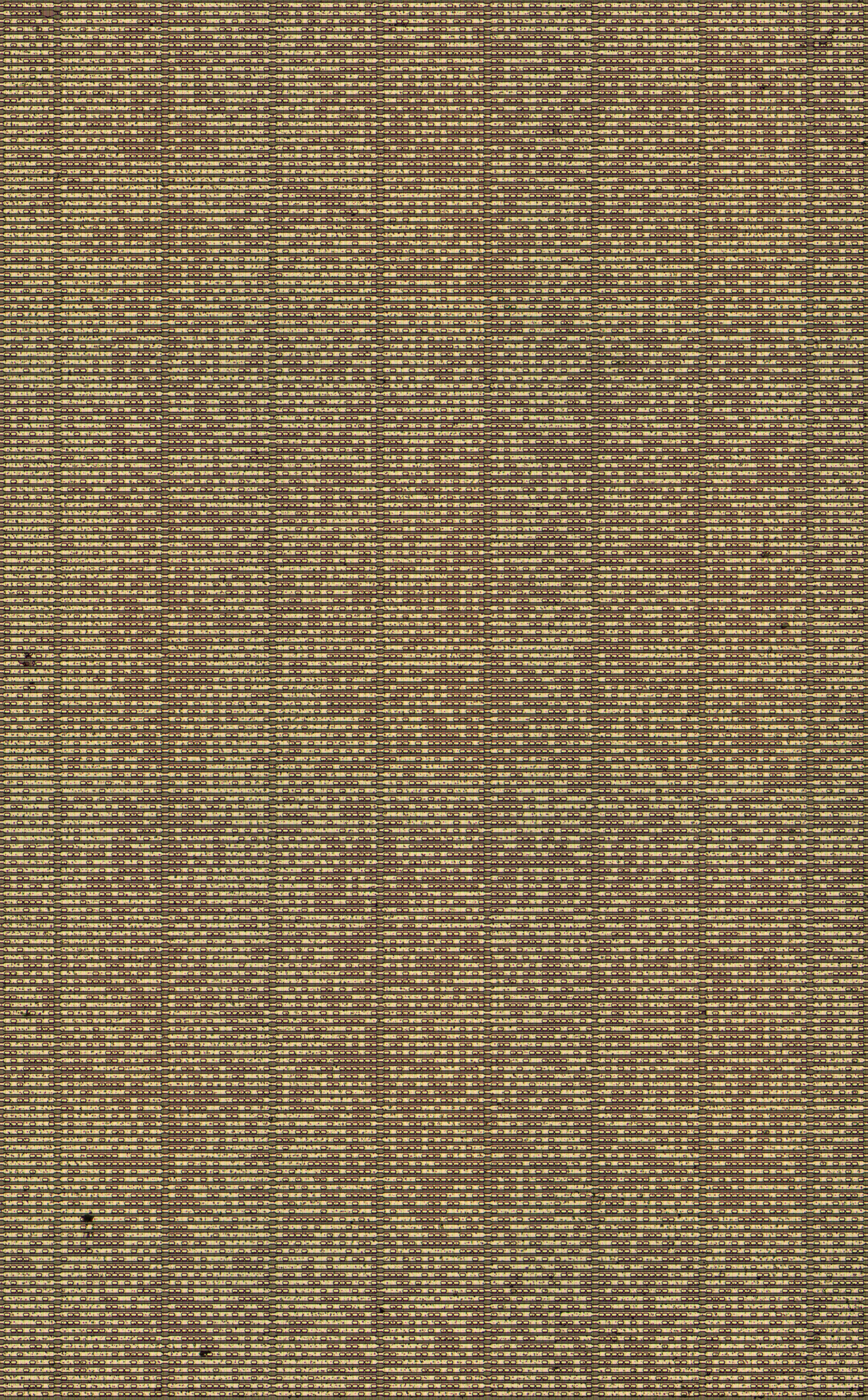

ROM array with top metal removed

raw ROM dump

ROM dump


Buttons:
       K1         K2         K3          K4       Beta       BA
S1     --         --         Up          --        --        --
S2     --       Right       Left         --        --        --
S3     --        Down        --          --        --        --
S4     --      Shoot R       --          --        --        --
S5  Shoot Up   Shoot L       --          --        --        --
S6   Pause        --         --          --        --        --
GND    --         --         --          On        --        --
VDD    --         --         --          --       Off      Sound
