Karnov LCD game

Karnov used a Sharp SM-510 MCU (die ID 582)

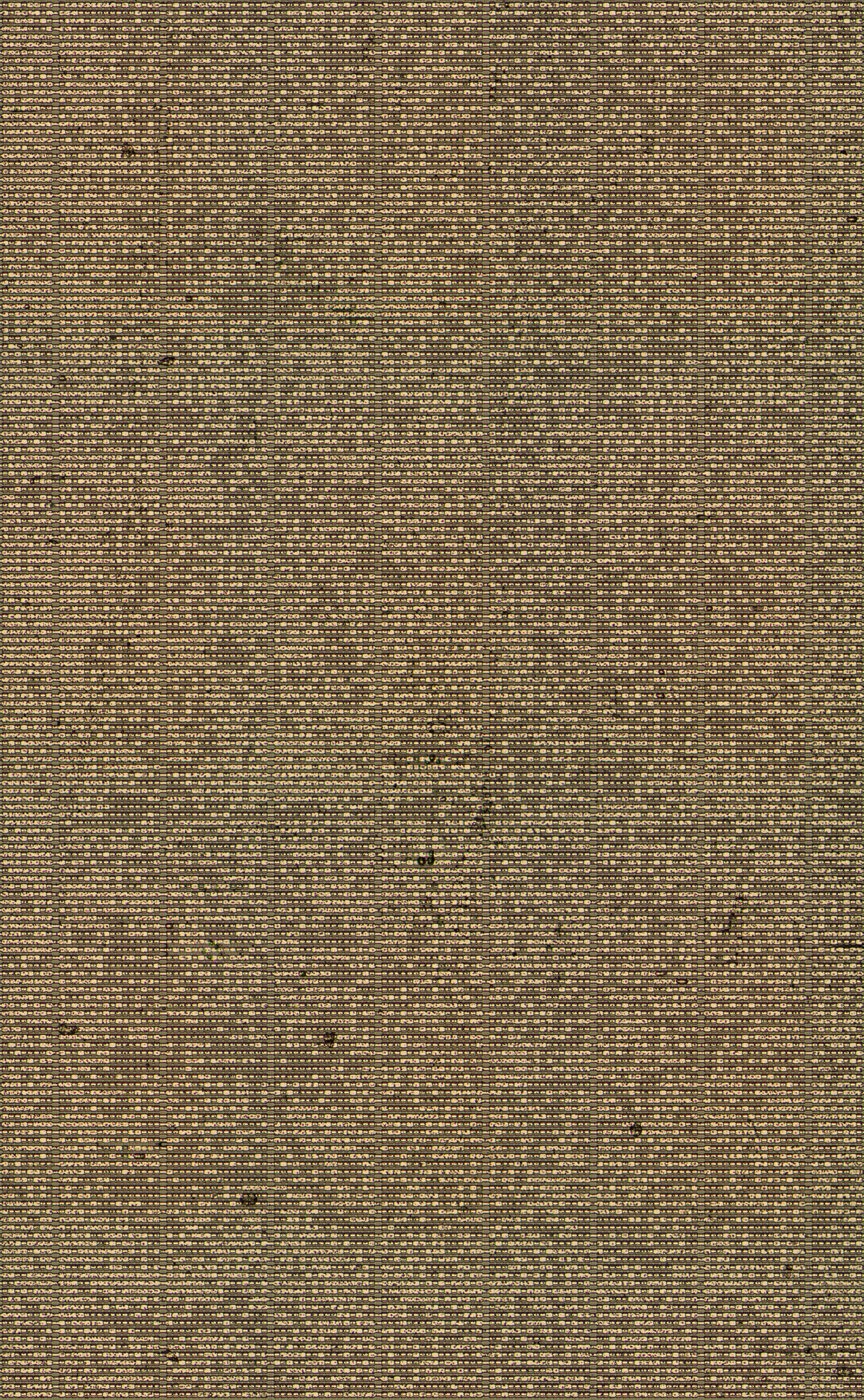

ROM array

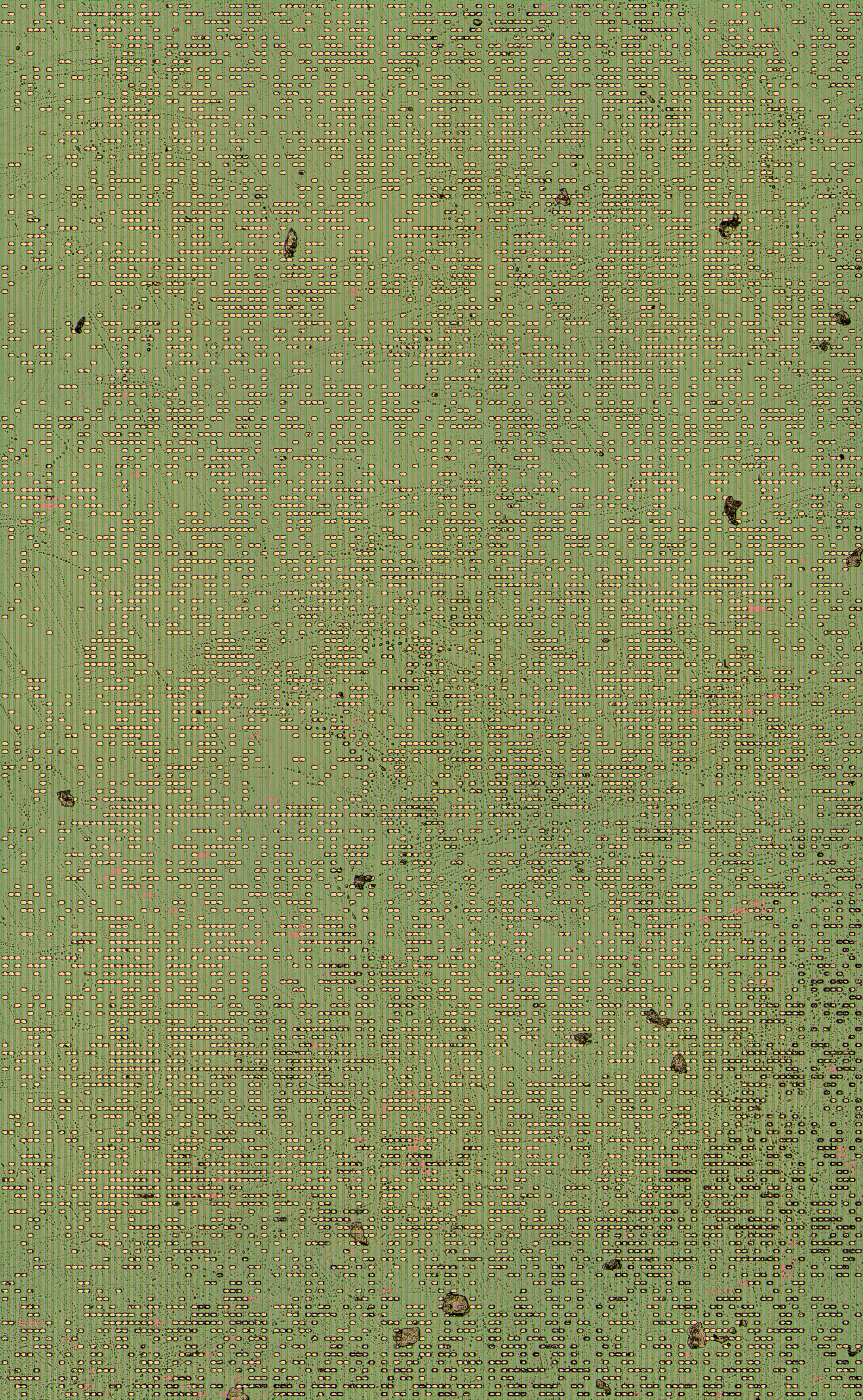

ROM array with top metal removed

raw ROM dump

ROM dump


Buttons:
       K1         K2         K3          K4       Beta       BA
S1     --         --      Max Score      --        --        --
S2     Up         --         --          --        --        --
S3   Right       Left        --          --        --        --
S4     --        Down        --          --        --        --
S5     --      Fireball      --          --        --        --
S6     --     Boomerang    Shield        --        --        --
GND    --         --         --          On        --        --
VDD    --         --         --          --       Off      Sound
