GoldenEye LCD game

GoldenEye used a Sharp SM-510 MCU (die ID 1006)

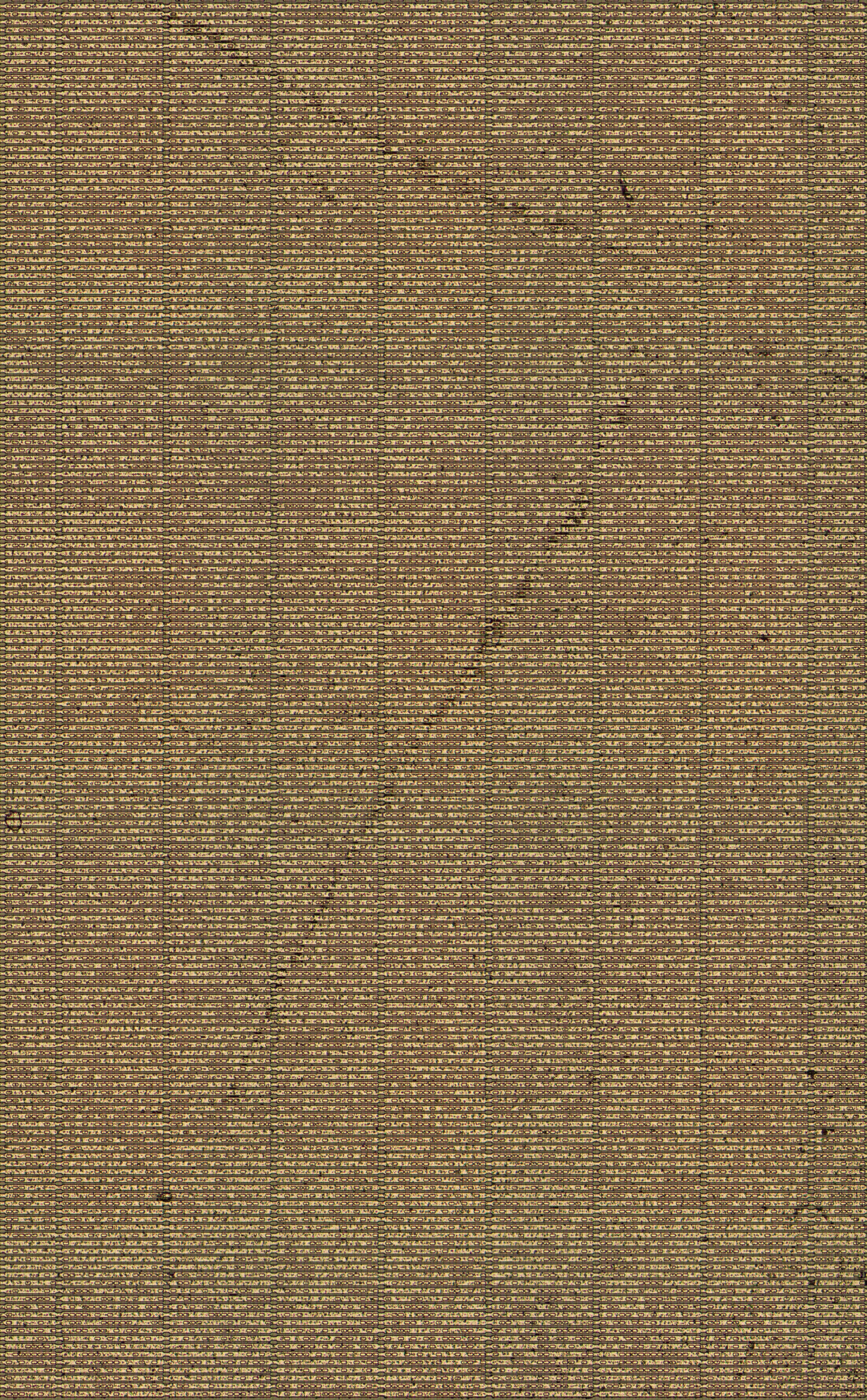

ROM array

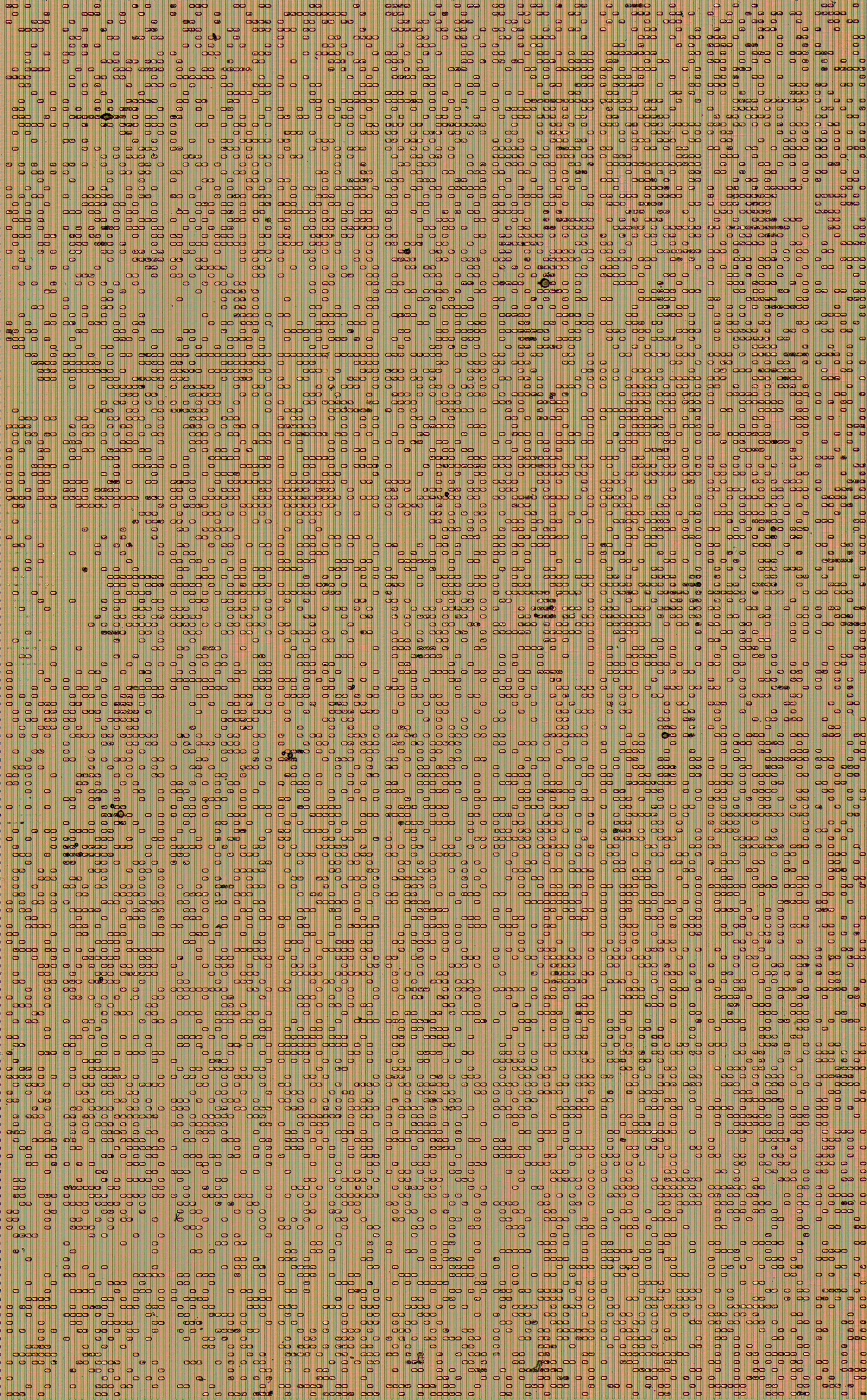

ROM array with top metal removed

raw ROM dump

ROM dump

Buttons:
       K1         K2         K3          K4       Beta       BA
S1    Kick        --         Up          --        --        --
S2     --       Right       Left         --        --        --
S3     --        Down        --          --        --        --
S4     --         Q          --          --        --        --
S5   Punch       Fire        --          --        --        --
S6   Pause        --         --          --        --        --
GND    --         --         --          On        --        --
VDD    --         --         --          --       Off      Sound
