Double Dragon 3 LCD game

Double Dragon 3 used a Sharp SM-510 MCU (die ID MA6)

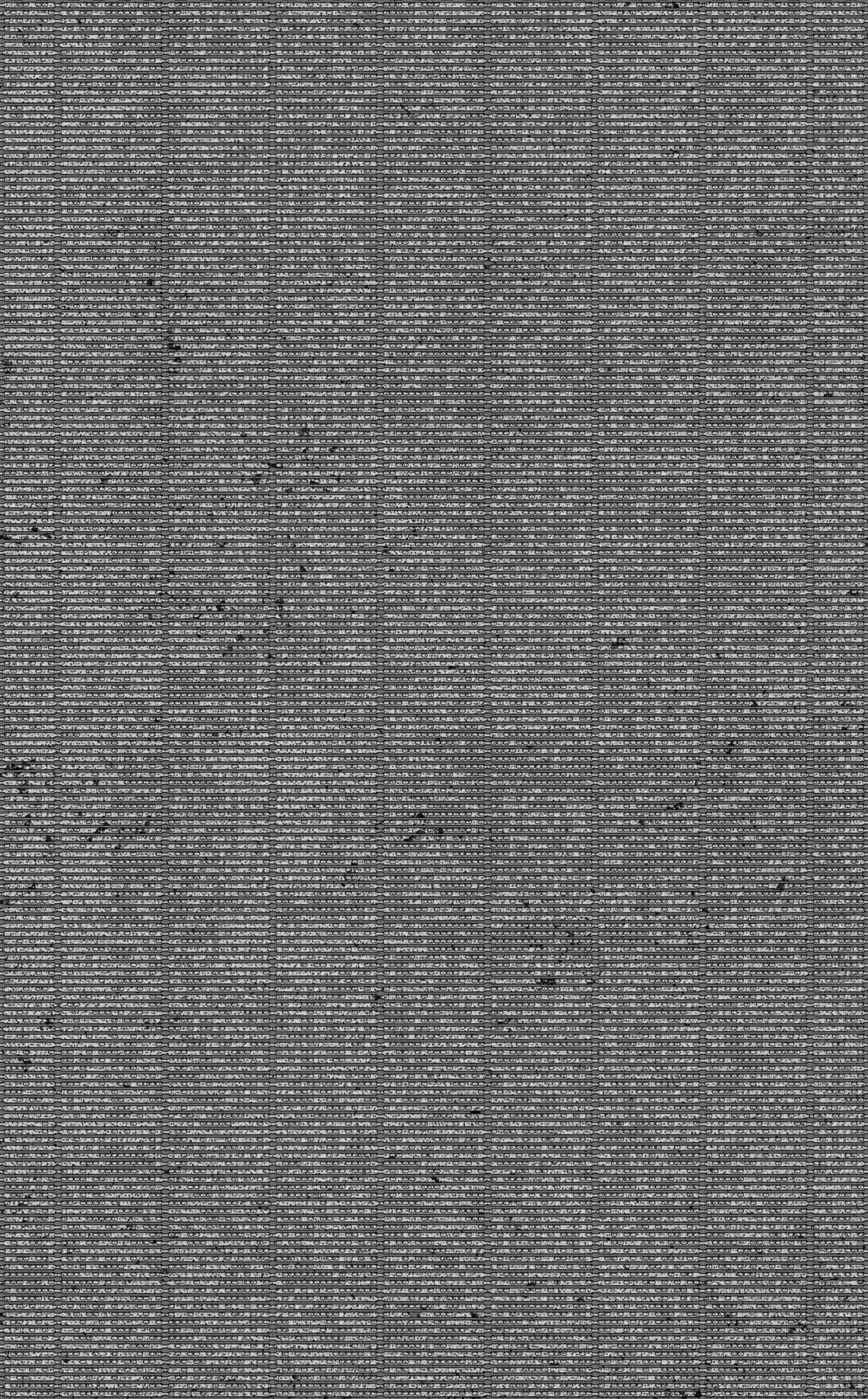

ROM array

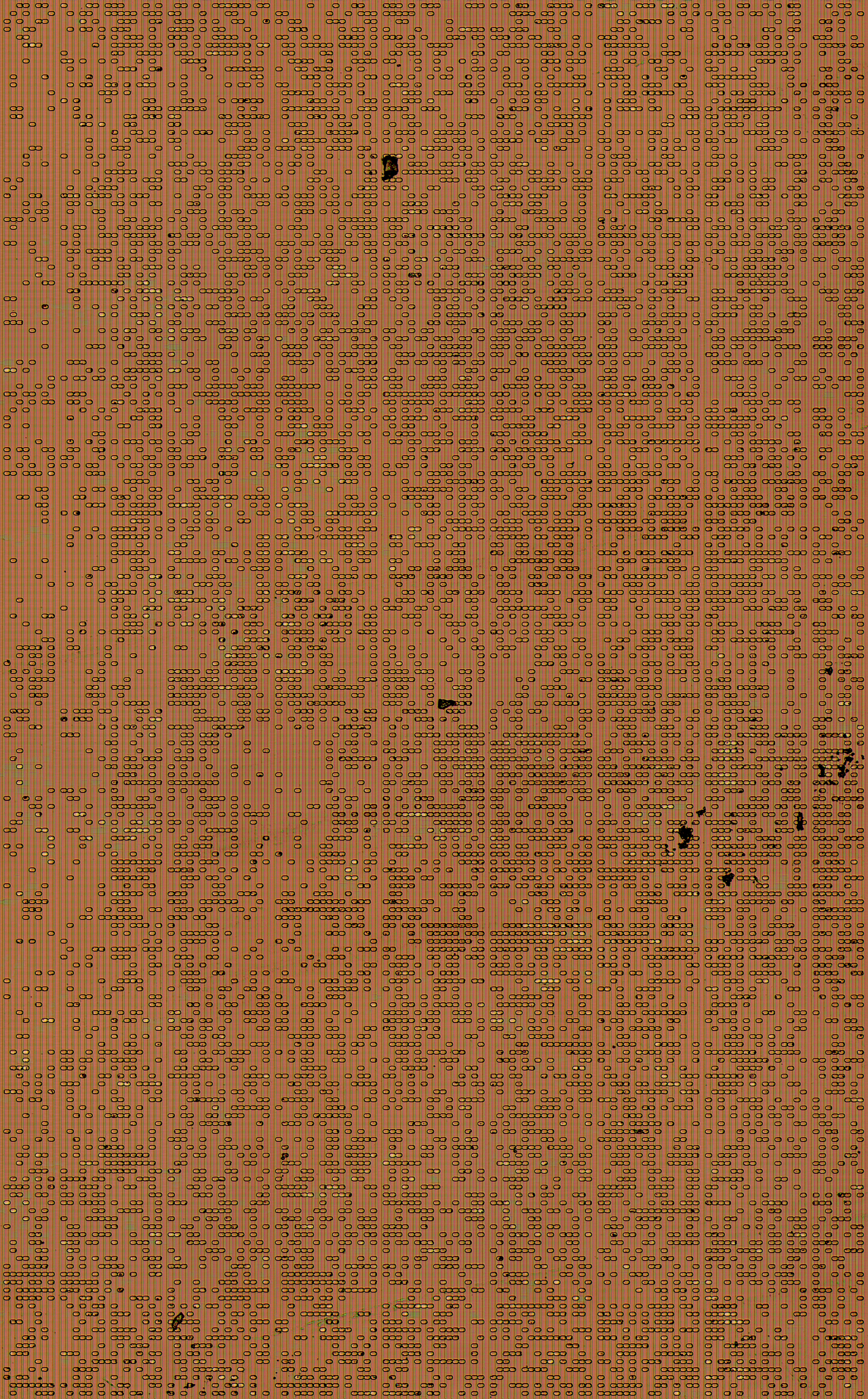

ROM array with top metal removed

raw ROM dump

ROM dump


Buttons:
       K1         K2         K3          K4       Beta       BA
S1     --         --        Jump         --        --        --
S2     --         R          L           --        --        --
S3     --         D          --          --        --        --
S4     --       Punch        --          --        --        --
S5   Throw       Kick        --          --        --        --
S6   Select       --         --          --        --        --
GND    --         --         --          On        --        --
VDD    --         --         --          --       Off      Sound
